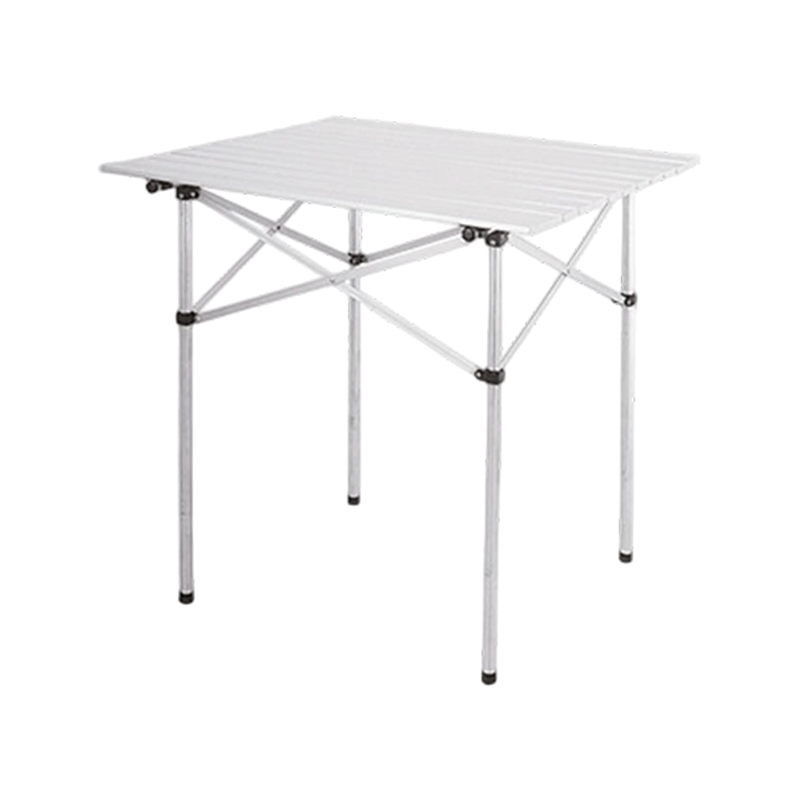

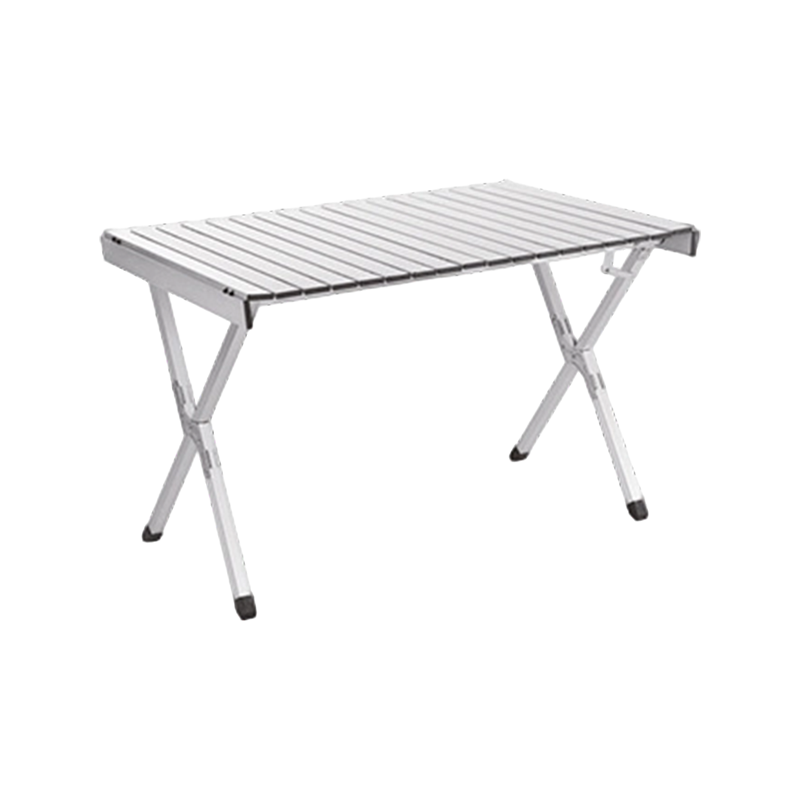

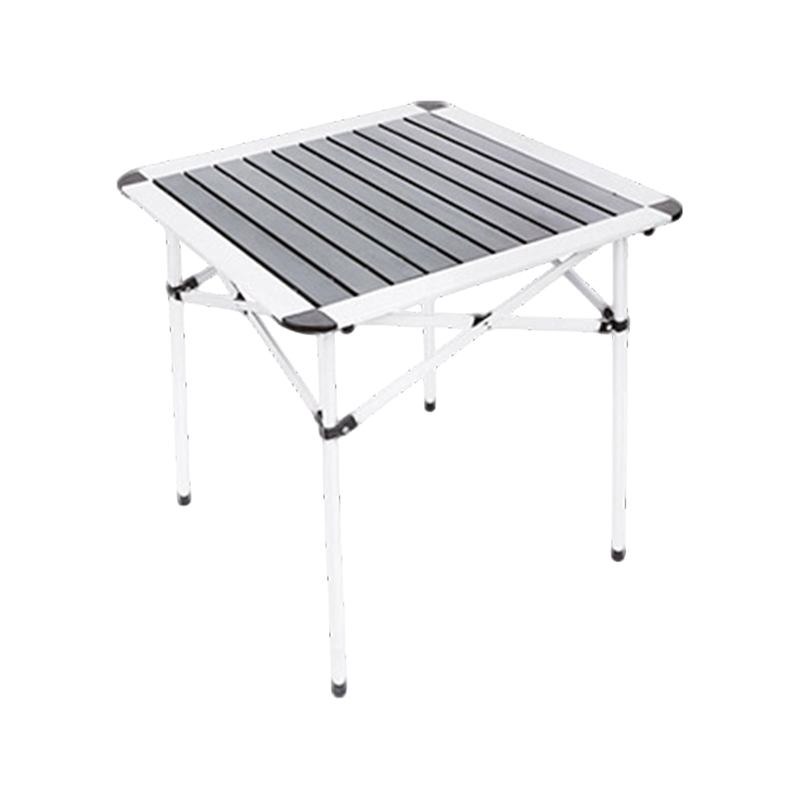

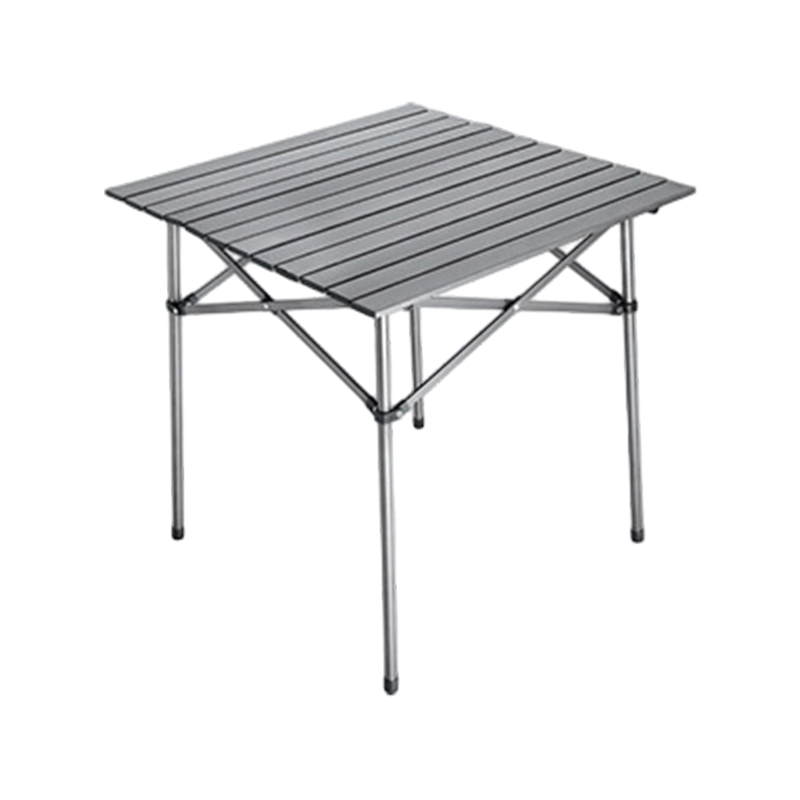

Vonkajší skladací stôl z hliníkovej zliatiny, kempingový stôl, stôl na rolovanie vajec

Vo vonkajšom prostredí je skladací stôl vystavený viac než len stpriickej hmotnosti riadu a chladičov. Nárazy vetra – najmä v exponovaných kempingoch, plážach alebo horských hrebeňoch – sa môžu vytvárať dynamické bočné sily ktoré spôsobujú kývanie, skrútenie alebo dokonca zrútenie stola. Odolnosť stola voči týmto silám je riadená dvomi kritickými konštrukčnými vlastnosťami: bočná stabilita (odolnosť voči kolísaniu zo strany na stranu) a torzná tuhosť (odolnosť proti krúteniu okolo zvislej osi). Obe sú priamo ovplyvnené geometria rámu (uhly nôh, tvar stopy a pomer výšky k šírke) a vzory krížového vystuženia (X-výstuž, H-výstuž alebo obvodová výstuž). V CragHaven Outdoor, outdoorovej značke a cezhraničnom výrobnom partnerovi so sídlom v Hangzhou v Číne, veríme, že vynikajúce outdoorové produkty nie sú postavené na hromade parametrov, ale na hlbokom pochopení prostredia, vzorcov používania a skúške časom. Tento článok predstavuje analýzu konštrukčného inžinierstva o tom, ako tieto konštrukčné premenné ovplyvňujú odpor vetra, podporovanú empirickými údajmi z veterného tunela a testov v teréne z nášho výskumného a vývojového laboratória.

1. Fyzika zaťaženia vetrom na skladacích vonkajších stoloch

Vietor platí oboje ťahové sily (horizontálny tlak na dosku stola a rám) a zdvihové sily (nasávanie smerom hore, najmä na veľkých plochých plochách). Pre typický štvorcový skladací stôl s rozmermi 70 × 70 cm generuje vietor s rýchlosťou 40 km/h (≈ 11 m/s) dynamický tlak približne 75 Pa , v preklade do bočnej sily 37 N (≈ 3,8 kg) len na doske stola. Pri rýchlosti 60 km/h (≈ 16,7 m/s) tlak stúpne na 170 Pa , pričom bočné sily presahujú 83 N (≈ 8,5 kg)—dostatočné na prevrátenie alebo otočenie nedostatočne podopreného stola.

• Prevratný moment – Sila vetra pôsobí vo výške dosky stola (zvyčajne 70 – 75 cm) a vytvára krútiaci moment, ktorý sa pokúša otočiť stôl okolo jeho vonkajšej nohy. Odpor stola závisí od neho uhol rozpätia nohy a šírka stopy .
• Torzný moment – Keď vietor narazí do rohu alebo pod uhlom, vytvára krútiacu silu. Tabuľky s obdĺžnikové stopy zažívajú väčšie torzné zaťaženie ako štvorcové kvôli dlhšej diagonálnej vzdialenosti od stredu tlaku.
• Faktor poryvu – Vietor v reálnom svete nie je stály; poryvy môžu byť 1,5-2,5 krát priemerná rýchlosť vetra. Naše testy CragHaven Outdoor využívajú a protokol simulácie poryvov ktorý aplikuje špičkové zaťaženie 2,0-násobok tlaku v ustálenom stave po dobu 3 sekúnd.

2. Geometria rámu: Tvar stopy, uhol nohy a pomer výšky k šírke

Geometrické usporiadanie rámu stola určuje jeho základnú stabilitu. Kľúčové premenné sú uhol rozpätia nôh (vonkajší uhol každej nohy od vertikály), pomer strán záberu (pomer šírky k hĺbke) a výška ťažiska .

• Uhol rozpätia nôh (sklon von) – Nohy vychýlené smerom von zväčšujú efektívnu šírku stopy na úrovni zeme. Roztiahnutie nohy 10° od vertikály zväčšuje šírku stopy približne o 25 % v porovnaní s vertikálnymi nohami zlepšuje bočnú stabilitu o 40 – 50 % vo veterných testoch. Náš štaard CragHaven Outdoor je Rozpätie 8-12° , optimalizované na vyváženie stability so zbaliteľnosťou. Stoly masového trhu sa často používajú Rozpätie ≤ 5° , čo šetrí materiál, ale výrazne znižuje odolnosť proti vetru.
• Pomer strán stopy – Pre obdĺžnikový stôl, náveterná strana (strana smerujúca k vetru) by mala byť v ideálnom prípade kratší rozmer, aby sa zmenšila plocha. Tabuľka s rozmermi 70 × 50 cm (pomer strán 1,4:1) orientovaný 50 cm stranou do zážitku vetra o 28 % menej bočná sila ako štvorcový stôl 70 × 70 cm. Torzná tuhosť však mierne klesá, pretože dlhší rozmer (70 cm) vytvára dlhšie rameno páky pre krútiace momenty.
• Pomer výšky k šírke – Nižší stôl (napr. 50 cm vysoký) má nižšie ťažisko a kratšie rameno páky na prevrátenie vetrom. V porovnaní so štaardným stolom s výškou 70 cm ukazuje stolík s výškou 50 cm O 35 % menšia tendencia preklápania pri rovnakom zaťažení vetrom. Užívateľský komfort (najmä pri stolovaní či príprave jedál) však uprednostňuje výšku 70 cm. Funkcia našich vonkajších stolov CragHaven dvojstupňovo nastaviteľné nohy (50 cm a 70 cm), takže používatelia môžu znížiť stôl vo veternom počasí.

3. Cross-Vystužujúci vzors: Štrukturálna účinnosť v odolnosti voči vetru

Krížové vystuženie je sieť vzpier, ktoré spájajú nohy s rámom, čím bránia roztiahnutiu nôh alebo ich krúteniu pri zaťažení. Rôzne vzory výstuh ponúkajú kompromisy medzi tuhosťou, hmotnosťou a zloženým objemom.

• X-výstuž (diagonálny kríž) – Dve diagonálne vzpery sa krížia medzi protiľahlými nohami a vytvárajú a konštrukcia krovu ktorý je mimoriadne účinný pri odolávaní bočným silám. V našich testoch ukázali X-vystužené stoly O 65–75 % menší bočný priehyb vietor pod 60 km/h v porovnaní so stolmi bez vystuženia. Ortézy X však zvyšujú hmotnosť o 15 – 20 % a can interfere with leg-folding mechanisms.
• H-výstuž (horizontálny obvod) – Vodorovná výstuha spája nohy v strednej výške (≈ 30–40 cm od zeme) a vytvára pevný obdĺžnik. Tento vzor poskytuje mierna bočná stabilita (30–40 % zlepšenie oproti absencii ortézy), ale je menej účinný proti torzným zaťaženiam pretože nohy sa môžu stále krútiť vzhľadom na rám. H-výstuž je ľahšia a ľahšie sa skladá, vďaka čomu je bežná v dizajnoch pre masový trh.
• Vystuženie obvodovej šnúry/popruhu – Namiesto pevných kovových výstuh používajú niektoré ľahké stoly napnutá tkanina alebo šnúra po obvode v strednej výške nohy. To zabraňuje roztiahnutiu nôh, ale ponúka takmer žiadny torzný odpor . Pri našich veterných testoch sa ukázali iba stoly vystužené popruhmi 10-15% zlepšenie v bočnej stabilite a 8-10° zákrut vietor pod 60 km/h – úroveň výkonu, ktorú považujeme za nebezpečnú pre exponované miesta.
• Kombinované vystuženie X H (plný nosník) – Náš prémiový rám CragHaven Outdoor „WindMaster“ využíva výstuhu X aj výstuž H v hybridná konfigurácia : X výstuhy v pozdĺžnom smere a H výstuhy v hornej časti zostavy nohy. Tým sa dosiahne 82% zníženie bočného vychýlenia a limits torsional twist to < 2° pod 70 km/h vietor, pričom len pridáva 12 % hmotnosti v porovnaní so základným rámom vystuženým H.

4. Protokol dynamického testu vetra a meranie parametrov

Naše testovanie vetrom CragHaven Outdoor využíva a prenosná súprava vo veternom tuneli s a Skúšobný úsek 2,0 m × 2,0 m a celý rad laserové snímače posunu na meranie vychýlenia rámu v reálnom čase. Stoly sú testované pri rýchlosti vetra od 20 km/h až 80 km/h v podmienkach ustáleného stavu aj poryvov. Hlavné merané parametre sú:

• Bočné vychýlenie (Δx) – Maximálne horizontálne posunutie v strede dosky stola, merané v mm. Prijateľný limit pre bezpečné stolovanie/varenie je < 15 mm .
• Uhol torzného natočenia (θ) – Uhlové otočenie dosky stola okolo zvislej osi, merané v stupňoch. Prijateľný limit je < 3° .
• Vertikálne posunutie (Δy) – Zdvihnutie alebo prehnutie stola v dôsledku síl zdvihu vetra, merané v mm.
• Čas zotavenia – Čas (v sekundách), kým sa stôl vráti na < 5 % maximálneho vychýlenia po odznení poryvu.

5. Tabuľka porovnávacích parametrov: Geometria rámu a výkon vystuženia

V tabuľke nižšie sú zhrnuté naše výsledky testov v piatich konfiguráciách rámov. Všetky hodnoty platia pre stôl s rozmermi 70 × 70 cm vo výške 70 cm, testovaný pri ustálenom vetre s rýchlosťou 60 km/h s 3-sekundovými nárazmi pri rýchlosti 80 km/h (2,0 × faktor nárazu). Údaje pochádzajú z interného konštrukčného laboratória CragHaven Outdoor, overené inžinierskymi konzultantmi tretích strán.

6. Navrhovanie pre vietor: CragHaven Outdoor Engineering Philosophy

V CragHaven Outdoor, od počiatočného konceptu dizajnu až po opakované vzorkovanie a testovanie, vždy vychádzame zo scenárov skutočného použitia – a vietor je scenár, ktorý sa často podceňuje. Náš proces navrhovania zahŕňa:

• Modelovanie výpočtovej dynamiky tekutín (CFD). – Simulujeme prúdenie vetra cez stolovú dosku a rám, aby sme identifikovali vysokotlakové zóny pred výrobou fyzických prototypov. Tým sa zníži počet opakovaní testu 40 – 50 % .
• Testovanie v teréne na pobrežných a horských miestach – Náš testovací tím rozmiestňuje prototypové stoly na miesta na pláži (so soľnou hmlou a stálym pobrežným vetrom) a alpské hrebene (v turbulentných, nárazových podmienkach), zaznamenávanie údajov o ohybe v reálnom svete pomocou trojosové akcelerometre .
• Zosilnený dizajn spoja – Aj tá najlepšia výstuž zlyhá, ak sú kĺby slabé. Používame dvojvalcové kované konce rúrok a otočné čapy z nehrdzavejúcej ocele na všetkých priesečníkoch rámu, čím sa zabezpečí, že vystužovací systém prenáša zaťaženie na zem bez straty energie v dôsledku spoločnej vôle. Naša kĺbová tolerancia je zachovaná ± 0,15 mm v porovnaní s priemyselným priemerom ± 0,5 mm.

Pri premene týchto návrhových zámerov na stabilné, replikovateľné a škálovateľné produkty sa spoliehame na vyspelý a efektívny výrobný systém Číny, ktorý zaisťuje, že každý stôl, ktorý opustí naše zariadenie v Hangzhou, bude fungovať konzistentne aj vo veterných podmienkach – či už vo sviežom prímorskom kempingu alebo na horskom základnom tábore.

FAQ – Často kladené otázky

Otázka 1: Je bočná stabilita dôležitejšia ako torzná tuhosť pre odolnosť proti vetru, alebo sú rovnako dôležité?

Obe sú dôležité, ale chránia pred rôznymi spôsobmi zlyhania. Bočná stabilita zabraňuje skĺznutiu stola do strán alebo úplnému prevráteniu – toto je primárny spôsob zlyhania pri priamom vetre. Torzná tuhosť zabraňuje krúteniu dosky stola vzhľadom na nohy, čo môže spôsobiť skĺznutie riadu alebo chvenie stola, ktoré sa zhorší pri ďalších nárazoch vetra. V našich testoch CragHaven Outdoor sme zistili, že stôl s vysokou bočnou stabilitou, ale nízkou torznou tuhosťou (napr. vystužený H so širokým rozpätím) môže stále zlyhať progresívne krútenie — každý poryv vzduchu dodá mierny zákrut a časom sa doska stola vychýli, čo spôsobí nestabilitu. Preto odporúčame uprednostniť oboje výberom stola s diagonálnym X-stužením alebo hybridným systémom ako je náš WindMaster, ktorý poskytuje vyvážený výkon. Celú našu ponuku vetrom testovaných stolov si môžete prezrieť na naša produktová stránka skladací stôl .

Otázka 2: Môžem zlepšiť odolnosť môjho existujúceho skladacieho stola proti vetru jeho úpravou, alebo si musím kúpiť nový stôl určený na vietor?

Pomôcť môžu niektoré jednoduché úpravy. Zníženie výšky stola (ak má váš stôl nastaviteľné nohy) je jediná najefektívnejšia modernizácia – zníženie výšky o 20 cm znižuje moment prevrátenia vetra približne o 30 % . Môžete tiež pridať váhu nohám zavesením batohu alebo kameňov na stredový popruh, ktorý zvyšuje stabilizačný moment. Toto sú však náplasti. Geometria a vystuženie rámu stola sú neoddeliteľnou súčasťou jeho konštrukcie; X-bracing nemôžete dodatočne namontovať na stôl navrhnutý s obvodovými popruhmi. V CragHaven Outdoor navrhujeme naše stoly od základov s odolnosťou voči vetru ako základnou požiadavkou. Naše stoly WindMaster zahŕňajú predvŕtané kotviace body na brúsené kolíky (na mäkké povrchy) a slučky na vrecia s pieskom na plážové použitie, čím získate ďalšie možnosti pre extrémne podmienky.

Otázka 3: Aké hodnotenie rýchlosti vetra by som mal hľadať pri skladacom vonkajšom stole a ako CragHaven Outdoor definuje „odolnosť voči vetru“?

Odporúčame, aby každý seriózny vonkajší stôl mal údržbu bočný priehyb < 15 mm and krútenie < 3° at 60 km/h (s poryvmi). To zodpovedá a Beaufortova sila 7 (blízko víchrica) – veľmi silný vánok, ktorý by ovplyvnil väčšinu aktivít v kempingu. Naše vonkajšie stoly CragHaven sú testované na Prežitie poryvov pri rýchlosti 80 km/h bez trvalej deformácie, neodporúčame ich však používať na varenie nad 70 km/h. Zverejňujeme a štítok výkonu vetra na každom stole s uvedením jeho menovitého ustáleného stavu a limitov nárazov. Toto je súčasťou nášho záväzku k transparentnosti: veríme, že vynikajúce outdoorové produkty nie sú postavené na hromade parametrov, ale na hlbokom pochopení životného prostredia a výziev, ktoré predstavuje. Skúška času – a vetra – je to, čo v konečnom dôsledku potvrdzuje naše návrhy.
